Mantenimiento y diagnóstico de fallas

Identifique el montaje y las conexiones antes del primer uso

Reconozca las piezas mediante la secuencia real y compruebe los requisitos de la máquina entregada.

Preparado por Easytech · Publicado · Contenido actualizado

El ejemplo corresponde al bastidor modular de la hoja de montaje de 600 kg suministrada. No identifica todos los elevadores ni establece capacidad, par de apriete, distribución de ventosas o alimentación para su máquina.

Reconozca la secuencia de montaje

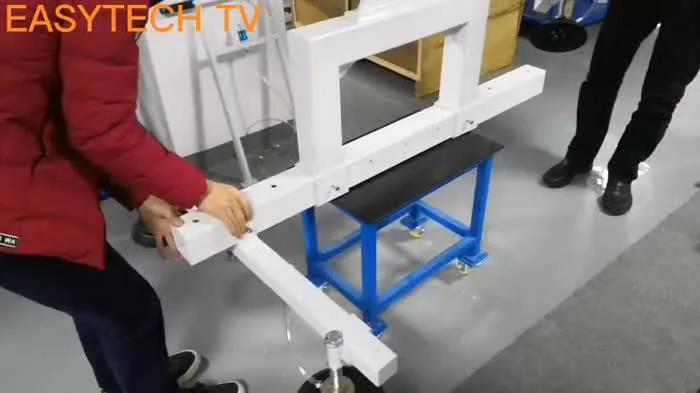

Conjunto central de suspensión y bastidor apoyado mientras se coloca un travesaño. Es el ejemplo de origen, no una distribución universal.
Conjunto central de suspensión y bastidor apoyado mientras se coloca un travesaño. Es el ejemplo de origen, no una distribución universal.
  1. Compruebe plano y componentes entregados

    Localice modelo y número de serie, plano de montaje, fijaciones, módulo de control y distribución de vigas y ventosas. Deténgase si falta una pieza o no está clara su función. El aspecto parecido no demuestra compatibilidad.

  2. Identifique travesaños y orientación de orificios

    La hoja señala expresamente la dirección de los orificios del travesaño. Compare con el plano antes de fijarlo: invertir una pieza puede alterar la posición de soportes y manijas. La fotografía no sustituye dimensiones ni instrucciones de bloqueo.

  3. Identifique base y caja de control

    La hoja muestra la base instalada antes de la caja. Compruebe el montaje y la retención aprobados. No energice un módulo suelto ni deduzca pares de apriete del vídeo.

  4. Identifique la manija y el recorrido de los tubos

    El último paso destaca la orientación de la manija. Compare manija, tubos y mandos con su plano. Evite que tubos y cables queden atrapados o sometidos a tracción durante el movimiento permitido.

Siete fotografías de la hoja de montaje real

Son las fotografías originales con leyendas en español. Las seis primeras tienen resolución limitada; se ha conservado el detalle original. Muestran orden y posiciones, no pares de apriete ni una puesta en servicio aprobada.

1. Suspensión y bastidor central antes de montar los travesaños.
1. Suspensión y bastidor central antes de montar los travesaños.
2. Colocación de un travesaño sobre el conjunto central apoyado.
2. Colocación de un travesaño sobre el conjunto central apoyado.

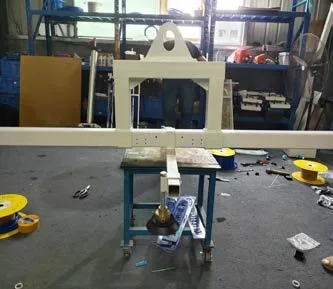

3. Compare la orientación de los orificios con el plano entregado.
3. Compare la orientación de los orificios con el plano entregado.
4. Segundo travesaño en la disposición ilustrada.
4. Segundo travesaño en la disposición ilustrada.
5. Base de la caja de control montada en el bastidor.
5. Base de la caja de control montada en el bastidor.

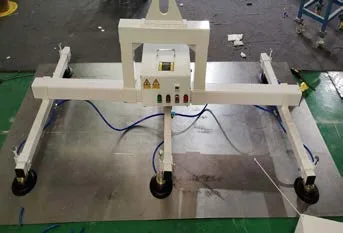

6. Caja de control instalada sobre su base.
6. Caja de control instalada sobre su base.

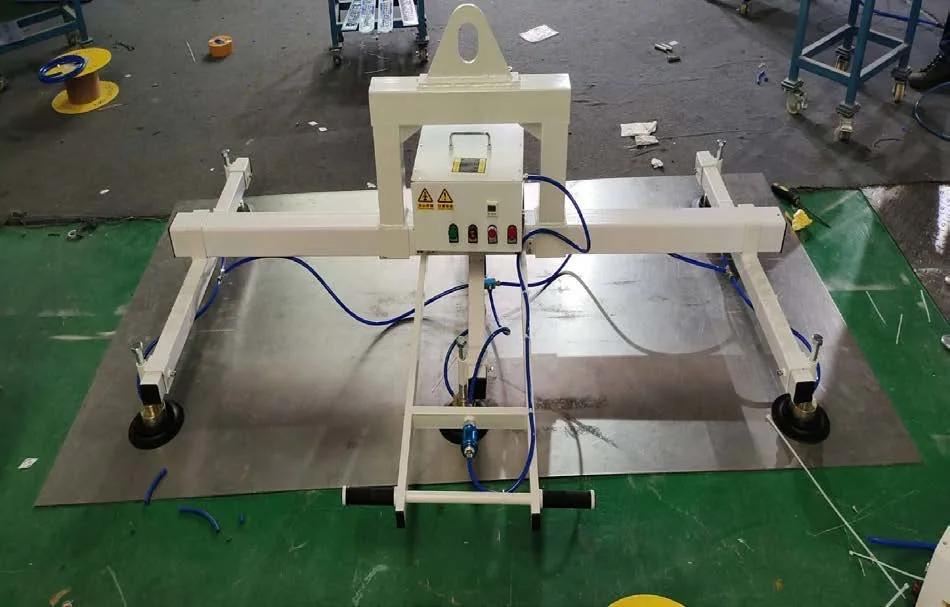

7. Posición de la manija y disposición del ejemplo. Compare con su propio plano.
7. Posición de la manija y disposición del ejemplo. Compare con su propio plano.

No confunda una conexión de vacío con la alimentación de aire

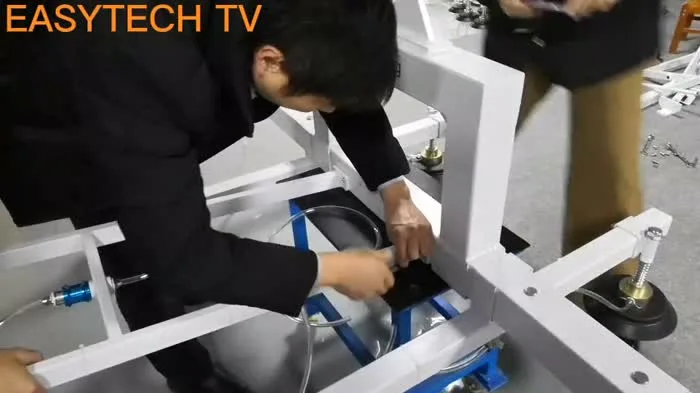

Conexión del tubo visible en el montaje de ejemplo. La imagen no identifica una tensión eléctrica ni autoriza trabajo energizado.
Conexión del tubo visible en el montaje de ejemplo. La imagen no identifica una tensión eléctrica ni autoriza trabajo energizado.

Un módulo eléctrico de vacío y un generador neumático necesitan alimentaciones diferentes. Un manual eléctrico existente identifica alimentación y salida de vacío; el manual neumático exige aire comprimido. No conecte aire de taller solo porque el racor admite un tubo.

Lea las etiquetas del módulo y el esquema de la máquina. Las conexiones eléctricas, protecciones y verificaciones de alimentación corresponden a personal cualificado. Que un conector encaje no demuestra tensión, polaridad, presión ni función correctas.

Antes de la primera elevación

  • Confirme configuración, pieza y sistema de elevación aprobados.
  • Verifique fijaciones, retenedores, conexiones de ventosas, tubos e identificación de mandos.
  • Complete la puesta en servicio y las pruebas de avisos indicadas para el equipo con personal competente.
  • Siga el procedimiento entregado para adherir, comprobar disponibilidad, mover y soltar. Libere solo con la pieza totalmente apoyada.
