Fotografíe con claridad la pantalla y la etiqueta de modelo accesible. No abra un armario eléctrico energizado para buscarla. Un técnico puede obtener la etiqueta interna siguiendo el procedimiento de aislamiento.
Elija según la etiqueta real
Componente instalado | Qué implica | Qué evitar |
|---|---|---|

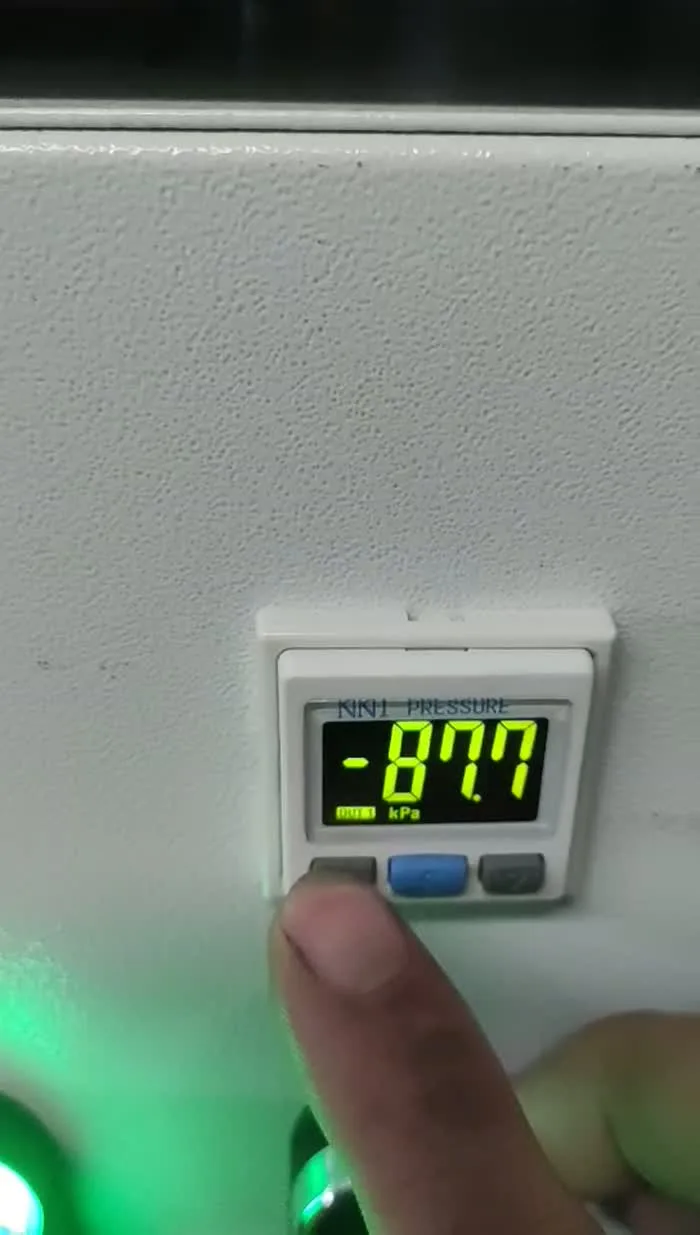

Familia NNT ZSE30A(F) / ISE30A | El folleto NNT suministrado explica pantalla, salidas y menús de esta familia. Compruebe el sufijo completo y la salida instalada. | No sustituya el manual por uno SMC debido a una denominación parecida. |

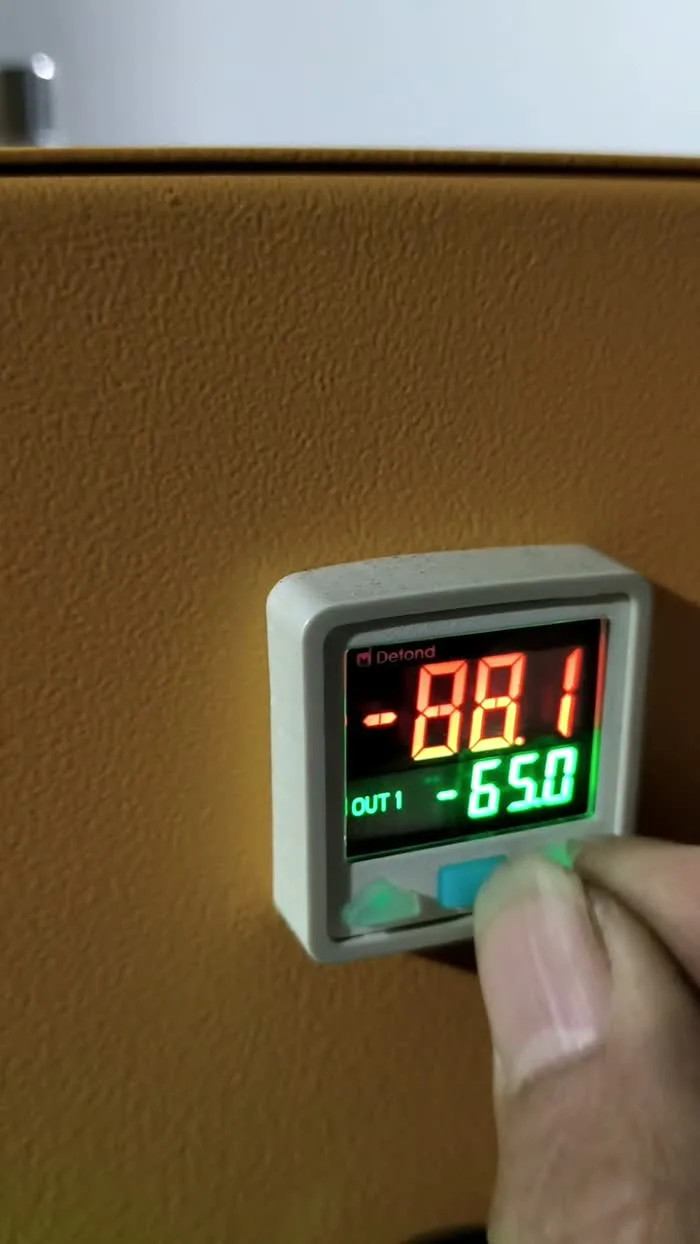

Familia Defond XRD | El folleto antiguo está identificado como Defond XRD. Confirme el modelo completo en el dispositivo instalado. | No use secuencias de botones ni valores NNT. |
SMC ZSE30A(F) / ISE30A | Use el manual SMC correspondiente. Las versiones de vacío, presión compuesta y positiva difieren. | Un vídeo con ISE40A no demuestra el procedimiento para 30A. |
Panasonic o unidad sin identificar | Lea el modelo completo y obtenga sus instrucciones. El aspecto no basta. | No utilice una demostración de un equipo parecido ni deduzca el modelo de una pantalla pequeña. |
Entienda la pantalla antes de pulsar
Elemento | Significado | Consecuencia práctica |
|---|---|---|
Presión medida | Valor actual en el punto del sensor | Registre signo y unidad; no demuestra el contacto de todas las ventosas. |
Valor ajustado | Valor de conmutación, a veces alternado o en otra línea | Puede diferir de la medida. Fotografíe la pantalla completa. |
OUT1 / OUT2 | Estados de salidas eléctricas | La función depende del cableado y la lógica; no significan universalmente “seguro para elevar”. |
Histéresis | Separación entre puntos de conmutación para evitar oscilaciones cerca del umbral | No es un ajuste para reparar fugas. |
Comparador de ventana | Conmutación según un intervalo configurado | Sus límites no se ajustan como un único umbral con histéresis. |
Color / bloqueo | Indicación configurada / protección de las teclas | El color no es un estado de seguridad universal. El bloqueo no prueba una avería. |
Compruebe la unidad antes de comparar lecturas
Las siguientes diferencias de presión son equivalentes. Sirven para interpretar la pantalla, no son ajustes de funcionamiento recomendados.
kPa | MPa | bar |
|---|---|---|
−65 | −0.065 | −0.65 |
−75 | −0.075 | −0.75 |
La presión relativa usa la presión atmosférica local como referencia; la absoluta usa el vacío. No compare directamente una lectura absoluta con una relativa negativa. Fotografíe unidad, signo y número. Cambiar la unidad de pantalla no convierte un presostato exclusivo de presión positiva en uno apto para vacío.
Un código de error no es lo mismo que vacío insuficiente
En la familia NNT suministrada, Er1/Er2 indican sobrecorriente de salida; Er3 se refiere a presión residual al poner a cero. HHH/LLL indican presión fuera de los límites de indicación o rango. Registre código y modelo para aplicar el manual correcto. No son códigos universales.
Poner a cero con vacío aplicado puede establecer una referencia incorrecta. Un reinicio o una prueba de salida pueden cambiar el control de bomba y alarmas. No use puesta a cero, valores de fábrica, salida forzada, cambios de cableado ni ajuste automático como solución general.
Cuando realmente hace falta modificar el ajuste
El técnico necesita los ajustes aprobados de la máquina y la identificación del presostato, no solo un número deseado. Antes de cambios autorizados, registre unidades, modo, lógica de salida, umbrales e histéresis. Siga el manual correspondiente y verifique el funcionamiento de bomba y avisos antes de devolver el equipo al servicio.
Alarmas y altitud · Registrar pantalla y modelo
Si alguien ya ha cambiado un ajuste
No reconstruya los ajustes anteriores a partir del vídeo de otra máquina. No utilice el equipo para elevar hasta verificar presostato instalado y configuración aprobada. Conserve fotos anteriores/posteriores, valores, unidades, modo y estado de salida; “cambié −65” no basta sin identificar el campo.
El técnico debe distinguir cambio de unidad, umbral, histéresis, inversión de salida y restablecimiento de fábrica: tienen efectos diferentes. Restablezca solo valores documentados del equipo y compruebe la respuesta de bomba y alarmas, no únicamente los números de pantalla.
