Una carcasa caliente es una observación, no un diagnóstico completo
Cuando un elevador por tubo pierde fuerza, la fuente de vacío se calienta o el motor se detiene, registre cada síntoma por separado. El calor no identifica por sí solo la falla. Un disparo de protección no demuestra que el filtro esté obstruido, y perder agarre no prueba que el motor se haya sobrecalentado. Empiece por identificar la fuente, el recorrido del aire y la secuencia del incidente.
Este artículo se centra en el soplante y la filtración de un sistema de elevación por tubo de vacío. Algunos equipos utilizan otra tecnología de generación de vacío; identifique la unidad por su placa e instrucciones antes de aplicar orientaciones sobre soplantes. Para fallas de recogida, suspensión y recorrido, consulte la guía de diagnóstico del elevador por tubo.
Si la máquina se detiene, empeora el agarre o aparece movimiento incontrolado, siga el procedimiento entregado para asegurar la carga y retirar el equipo del servicio. No rearme repetidamente una protección, quite el filtro para seguir produciendo ni bloquee deliberadamente la entrada como ensayo térmico. No utilice el tacto para medir temperatura.
Identifique el recorrido del aire antes de atribuir la causa

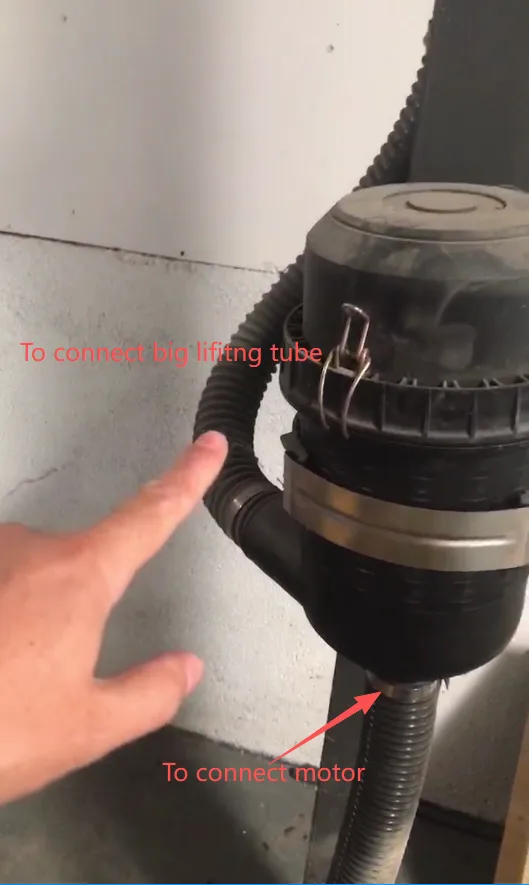

En el conjunto ilustrado, el aire pasa desde el lado de elevación por la línea de aspiración y el filtro hacia la fuente de vacío, y después por la salida de la fuente. El aire de refrigeración alrededor del motor y soplante sigue otro recorrido. Tener espacio de refrigeración libre no demuestra que la línea de proceso esté despejada, y un filtro limpio no demuestra que la refrigeración sea adecuada.
Área de revisión | Información para el registro |
|---|---|
Lado de elevación y manguera | Configuración del cabezal y tubo, recorrido, conexiones intervenidas, daños visibles o curvas cerradas. |
Filtro de entrada | Identificación de carcasa y elemento, fecha de servicio, repuesto, sellado y registro de montaje. |
Fuente de vacío y salida | Placas de fuente y motor, disposición de entrada y salida, obstáculos, ruido o disparos observados. |
Entorno de refrigeración | Envolvente, materiales almacenados cerca, cambios de ventilación y condiciones ambientales registradas. |
Las instrucciones Easytech requieren circulación libre del aire de refrigeración, una instalación sin obstrucciones y conexiones que no transmitan esfuerzos al soplante. También advierten contra reducir la tubería por debajo del tamaño de sus conexiones. Son motivos para revisar una instalación modificada, no una distancia libre universal ni permiso para modificar tuberías sin evaluar el sistema.
Distinga tres patrones de síntomas
1. La unidad está caliente, pero no se ha detenido
Indique la parte afectada: motor, carcasa del soplante, zona de salida u otro componente. Si existe una medición autorizada, anote lectura, unidad, punto, método, tiempo de funcionamiento y ambiente. Compárela con las instrucciones de esa fuente exacta. Una cifra de otro soplante o de un manual antiguo no establece su temperatura admisible.
Revise cambios de envolvente, almacenamiento cercano, refrigeración, línea de proceso o tarea. No concluya que es normal porque no hay alarma ni diagnostique sobrecalentamiento por una foto.
2. Actúa una protección o se detiene el motor
Anote la indicación real y el tiempo transcurrido desde el arranque. Distinga una protección visible de una pérdida de alimentación sin explicación. Registre si el primer incidente siguió a un traslado, trabajo eléctrico, mantenimiento del filtro o cambio de tarea.
Un técnico cualificado debe identificar la protección y evaluar suministro, combinación motor-fuente y condiciones instaladas. Tensión y frecuencia deben corresponder a la placa y conexión aplicables. Una afirmación genérica de «doble tensión» no es una instrucción de cableado; esta guía no ofrece procedimientos de intercambio de fases o cambio de poleas.
3. Disminuye la capacidad de recoger o elevar
Registre si afecta al mismo embalaje previamente aprobado o solo a un formato nuevo. Incluya cara de contacto, cabezal, manguera e historial del filtro. Una restricción, una fuga o un embalaje distinto pueden afectar al movimiento; relacione el síntoma con la configuración real en vez de atribuirlo únicamente al calor.
Si el problema está en el contacto con la pieza, consulte el diagnóstico de pérdida de succión. Si el tubo no sube o no mantiene posición, use la guía del elevador por tubo. No cambie la fuente para compensar una carga o cabezal no autorizados.
Una instalación nueva y otra que funcionaba requieren preguntas diferentes
Primer uso, traslado o intervención eléctrica
Comparar la instalación con el conjunto entregado: fuente y motor correctos, alimentación de placa, tuberías, ubicación de salida, refrigeración y puesta en marcha. Identifique qué se verificó y quién lo hizo. Que funcione no demuestra que se hayan comprobado sentido de giro, protección y condiciones de operación.
Justo después de intervenir filtro o mangueras
Identifique el elemento de repuesto y el trabajo realizado. Revise juntas, cierre de carcasa y conexiones restauradas. Un filtro parecido puede tener otra especificación; sus dimensiones exteriores no prueban equivalencia. La coincidencia temporal prioriza esa revisión, pero no demuestra la causa.
Después de un periodo de funcionamiento normal
Comparar contaminación, historial de mantenimiento, estado visible de las líneas y cambios de entorno o pieza. Que el modelo siga siendo el mismo no significa que el recorrido de aire y las condiciones de uso permanezcan iguales.
Solo con un nuevo saco, caja o tarea
Registre el embalaje y la secuencia completa. Cabezal, unidad elevadora, fuente y filtración deben ser adecuados como sistema. Use el método de prueba de sacos y cajas para distinguir una aplicación modificada de un deterioro en la tarea aceptada.
El mantenimiento del filtro empieza por identificarlo
Antes de escoger un método de limpieza, identifique elemento, material o referencia e instrucciones aplicables. El manual anterior de Easytech describe determinados elementos principales que no deben lavarse ni cepillarse. Esto no significa que todos los filtros industriales se limpien igual ni que un elemento desconocido pueda limpiarse con aire de forma segura.
Registre si el elemento correcto se limpió, sustituyó o encontró dañado, y cómo se montaron carcasa y juntas. La apertura y limpieza requieren la parada, aislamiento y prevención del rearranque prescritos. Siga las instrucciones para manipular la contaminación; un artículo no acredita una instalación para polvo peligroso o atmósferas explosivas.
No funcione sin el elemento requerido. Retirarlo para mantenimiento no convierte esa disposición en apta para producción. La documentación prohíbe que sólidos o líquidos entren en el soplante. Una rotura de embalaje o contaminación aguas abajo exige evaluar el sistema afectado, no solo colocar un filtro nuevo y dar el incidente por resuelto.
Presión, caudal y temperatura necesitan contexto
El vacío máximo y el caudal máximo de una fuente normalmente no corresponden al mismo punto de funcionamiento. Ninguno, por separado, demuestra cómo se comportan cabezal, tubo, mangueras y filtro instalados. Restricción y fuga son fallas distintas; «más vacío» no es un objetivo universal.
Un límite térmico corresponde a una fuente, punto de medida y condición definidos. Por ello no publicamos un umbral de temperatura ni un tiempo de funcionamiento con puerto bloqueado para todos los elevadores. Use la documentación y mediciones de servicio autorizadas. Consulte la selección de fuente y superficie para diferenciar presión y caudal.
Registre la evidencia para decidir el siguiente paso
Descargue el registro de servicio de soplante y filtro. Incluye identificación de fuente, motor y filtro, secuencia, indicadores existentes, cambios ambientales y cierre del servicio. Deje en blanco o como desconocida una lectura no disponible; no sustituya datos por temperatura, corriente o presión estimadas.
El cierre debe recoger causa confirmada, corrección, repuestos y comprobaciones prescritas con la configuración autorizada antes de volver al servicio. Si la limpieza recupera el movimiento pero sigue sin resolverse la contaminación recurrente, debe quedar registrado.
Preguntas habituales
¿Un motor caliente demuestra que el filtro está obstruido?
No. El calor no es exclusivo de un problema de filtro. Filtración, líneas, instalación de la fuente, suministro eléctrico y condiciones de uso requieren una revisión estructurada para ese equipo.
¿Conviene instalar un soplante más grande?
No sin evaluar el sistema. Una fuente mayor no corrige un cabezal inadecuado, embalaje dañado, conexiones incorrectas o condiciones no autorizadas. Confirme la causa antes de elegir el repuesto.
¿Toda fuente de vacío de un elevador por tubo es regenerativa?
No. Use la identificación del fabricante para la unidad instalada. Un término de búsqueda no es una especificación de componente.
Base técnica y lecturas relacionadas
La orientación sobre aire, instalación y filtración procede de la documentación operativa Easytech. Las instrucciones de componentes concretos se distinguen de la observación y registro generales. Las fotografías muestran componentes y conexiones reales, no un incidente de sobrecalentamiento verificado. No se atribuyen temperaturas medidas ni tasas de falla a clientes.
