Un elevador por tubo de vacío puede hacer contacto con una carga y aun así no levantarla: la sujeción, la elevación y el control de altura dependen del conjunto formado por el tubo, el cabezal y la fuente de vacío. El punto de partida útil es el síntoma: contacto insuficiente, falta de elevación, altura de reposo anormal sin carga, pérdida de agarre al bajar o recorrido insuficiente. Cada uno conduce a comprobaciones distintas.
Antes de modificar nada, identifique el cabezal de mando instalado, el embalaje real y la fase del movimiento en la que apareció el problema. El nombre del modelo, un soplador en marcha o una lectura de vacío aislada no bastan para determinar la causa.
Antes de investigar: deje de utilizar un equipo que presente movimientos inesperados, agarre insuficiente o una alarma. Siga su procedimiento para depositar la carga de forma segura y mantenga alejadas a las personas. Antes de inspeccionar o desconectar componentes, la carga debe estar apoyada y las fuentes de energía correspondientes, aisladas. El diagnóstico con el equipo energizado corresponde a personal competente que siga el procedimiento de servicio autorizado. No reproduzca una maniobra peligrosa para completar esta guía.
1. Identifique qué componente produce la elevación
En un elevador por tubo de vacío, la fuente extrae aire del tubo flexible de elevación y del útil de succión. La diferencia de presión permite sujetar la pieza y produce la elevación al contraerse el tubo. El operador regula el movimiento mediante el cabezal de mando. Un accesorio de ventosas suspendido de un gancho funciona de otra manera: el vacío sujeta la carga y un polipasto u otra máquina la eleva. La autoridad británica HSE distingue ambos sistemas en su guía sobre equipos de elevación por vacío.
Para el diagnóstico, identifique cinco partes de la estación instalada:
- Fuente de vacío y filtro: bomba o soplador, filtración y alimentación eléctrica especificada para esa instalación.
- Manguera de alimentación y conexión superior: recorrido entre la fuente y la unidad de elevación, incluida la unión giratoria superior cuando exista.
- Tubo de elevación: elemento flexible de gran diámetro que cambia de longitud. No es la manguera de alimentación.
- Cabezal de mando: empuñadura, válvulas de accionamiento y ajuste previsto para la posición de reposo sin carga.
- Útil de succión: ventosa o cabezal, conexión y contacto con el embalaje real.
Esta distinción evita atribuir cualquier falta de elevación a una ventosa defectuosa o interpretar que un cabezal que sube solo demuestra un sistema de vacío más potente y en buen estado. Hay que analizar conjuntamente el contacto, el movimiento y la respuesta del mando.
2. Parta del síntoma, no de la pieza que quiere sustituir
Las siguientes comprobaciones por síntoma ayudan a ordenar un incidente que ya ha ocurrido. Las causas posibles son líneas de investigación, no diagnósticos demostrados por el síntoma. Registre la información desde una posición segura; no continúe elevando cargas para completar el registro.
El cabezal no consigue un contacto estable
Qué distinguir: Incompatibilidad entre embalaje y sello, conexión abierta o con fugas, restricción del flujo o problema de la fuente o su alimentación.
Qué registrar: Superficie y uniones del embalaje; cabezal instalado; cambios recientes; lectura de vacío y punto de medición, si existen.
Parece haber agarre, pero la carga no sube
Qué distinguir: Límite de carga aplicable, permeabilidad del embalaje, combinación de fuente–tubo–cabezal y estado del mando.
Qué registrar: Peso real con el contenido; carga admisible para superficie hermética o porosa; identificación del mando; si ese mismo embalaje se manipulaba correctamente antes.
El cabezal vacío sigue subiendo hasta su posición superior
Qué distinguir: Ajuste de reposo sin carga, conjunto de mando instalado y estado del circuito de aire. La tabla de fallas de Easytech señala tanto el ajuste de suspensión como la filtración.
Qué registrar: Confirmación de que no hay pieza; cambios de cabezal o filtro; mando instalado; momento en que empezó el comportamiento.
El agarre empeora al bajar
Qué distinguir: Accionamiento de bajada frente a liberación, deformación del embalaje y condiciones de contacto y flujo durante el incidente.
Qué registrar: Mando que se estaba utilizando; momento en que cambió el agarre; inclinación del cabezal, apertura de una unión del embalaje o movimiento de una manguera.
El problema afecta solo a un tipo o lote de embalaje
Qué distinguir: Cambio en contacto, permeabilidad, rigidez, peso o combinación de cabezal aprobada.
Qué registrar: Fotografías del embalaje lleno; diferencias entre lotes; uniones y cinta adhesiva; especificación del embalaje aceptado anteriormente.
La carga sube, pero no llega al punto de colocación
Qué distinguir: Recorrido disponible, altura de instalación y espacio libre para el útil y la pieza, además de una posible pérdida real de rendimiento.
Qué registrar: Alturas de recogida y colocación; posición del tubo al detenerse el movimiento; disposición completa de la estación.
Si el problema principal es que el vacío tarda en establecerse o cae, consulte la guía de diagnóstico de pérdida de succión para distinguir fugas y restricciones. Los apartados siguientes se centran en lo específico de la elevación mediante tubo.
3. Compruebe la condición de carga antes de diagnosticar una falla
La cifra más alta publicada en kilogramos puede corresponder a una superficie de contacto hermética. Los sacos y las cajas pueden comportarse de otra manera. Su permeabilidad, uniones y deformación afectan al contacto; el peso indicado en el embalaje es solo uno de los datos necesarios.
Los siguientes valores proceden de los datos actuales de Easytech y se han contrastado con el catálogo de 2026.
Modelo | Superficie hermética | Superficie poco compacta o porosa |
|---|---|---|
30 kg | 25 kg | |
40 kg | 35 kg | |
50 kg | 45 kg |
Son valores sujetos a condiciones, no una garantía de que cualquier saco o caja por debajo de ese peso sea adecuado. La configuración entregada y la combinación aprobada de pieza y cabezal siguen determinando el uso permitido.
Una incompatibilidad de carga puede parecer una falla de la máquina
Considere un ejemplo hipotético: un embalaje poroso de 40 kg propuesto para el ETJSQ-V120-40. Su peso coincide con los 40 kg indicados para superficies herméticas, pero supera los 35 kg de la condición porosa. Es una incompatibilidad que debe resolverse antes de intentar la tarea, no un motivo para aumentar un ajuste o cambiar la bomba. El ETJSQ-V140-50 tiene un valor publicado mayor para superficies porosas, pero ese dato por sí solo no valida el embalaje ni hace compatible cualquier cabezal.
El mando forma parte de la configuración
El mando de una mano Type A indica una carga máxima compatible para sacos de 45 kg. Una unidad de elevación con mayor capacidad no elimina ese límite de aplicación. A su vez, el mando alargado de dos manos Type C indica un máximo compatible de la serie; no atribuye esa capacidad a todas las máquinas que lo incorporan.
Tras cambiar un cabezal o un mando, revise la combinación completa aprobada, incluida la conexión, la masa del útil y la distribución del contacto. Que dos componentes encajen físicamente no significa que formen un conjunto de elevación autorizado.
4. Distinga el reposo sin carga, la elevación y la liberación
La posición de reposo sin carga es la altura a la que queda el conjunto de mando y cabezal sin ninguna pieza. No significa que pueda dejarse una carga suspendida sin supervisión. La documentación de Easytech trata por separado el ajuste de suspensión sin carga y el funcionamiento con carga, y limita uno de los procedimientos de ajuste con carga a un mando de palanca basculante.
La diferencia importa después de cambiar el útil. Otro cabezal modifica tanto el conjunto suspendido como el contacto con la pieza. Si el cabezal vacío ya no permanece en la posición prevista, hay que revisar su configuración y ajuste especificado; su comportamiento no demuestra que pueda manipular una carga con seguridad.
«Más caudal de aire» puede describir dos cosas distintas
La fuente extrae aire del circuito de vacío. El mando puede admitir aire para regular el vacío y la respuesta de elevación. Son flujos distintos. En el sistema de control sin carga descrito por Easytech, aumentar la entrada de aire reduce la altura de reposo; restringirla hace que aumente. Por eso, «aumente el caudal» es una instrucción incompleta si no se identifica el conducto y el mando correspondientes.
Una restricción en el filtro tampoco equivale a modificar una válvula de mando. El filtro está en el recorrido de extracción; el mando regula el equilibrio de funcionamiento. El diagnóstico debe establecer qué parte interviene.

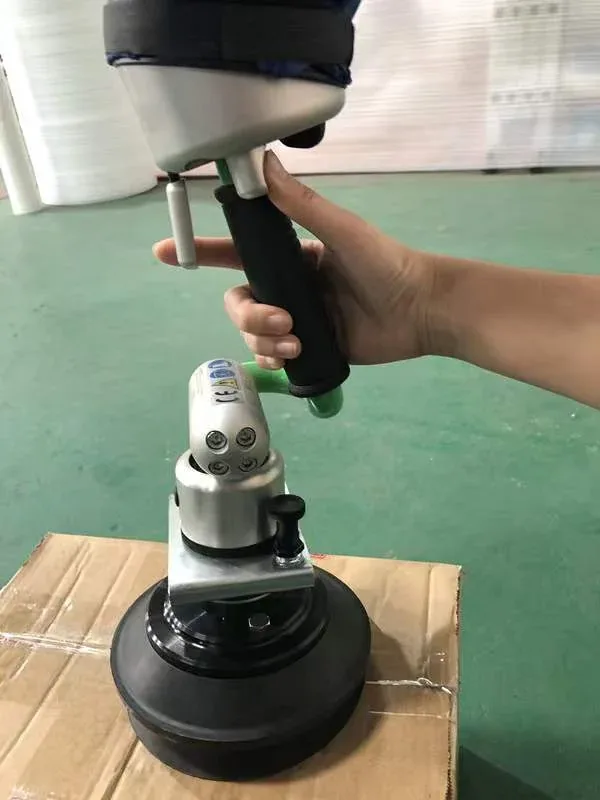

Identifique el mando, no solo el aspecto de la palanca
La gama revisada incluye mandos de una mano, de palanca basculante o joystick y alargados de dos manos. Sus controles de movimiento y liberación no son iguales. En una configuración con liberación independiente, no confunda esa función con la bajada normal. La carga debe estar completamente apoyada antes de accionar la liberación prescrita.
Sentido confirmado para el ajuste de suspensión con carga del mando basculante
Para el tornillo de ajuste de suspensión con carga del mando de palanca basculante, identificado como Pos. 3 en el apartado 5.3 del manual ET20170850V6, el fabricante ha confirmado que el giro en sentido horario baja la posición de suspensión con carga; el giro en sentido antihorario la eleva. Esta aclaración confirma el apartado 5.3 y corrige el sentido opuesto que figura en el apartado 6.2, punto 6, de ese manual.
La aclaración se refiere a ese ajuste con carga, no al tornillo de reposo sin carga, a la palanca de uso normal ni al control de liberación. No es una regla de giro para todos los cabezales. Antes de ajustar, el técnico responsable debe identificar el conjunto y el tornillo correspondientes y establecer desde qué lado se observa el giro según las instrucciones aplicables. Aquí no se prescribe un número de vueltas ni un procedimiento de prueba con carga.
5. Revise las conexiones y el contacto como un conjunto
Síntomas parecidos pueden originarse en puntos distintos del circuito de aire. Una revisión útil recorre la instalación real en lugar de sustituir primero el componente más visible.

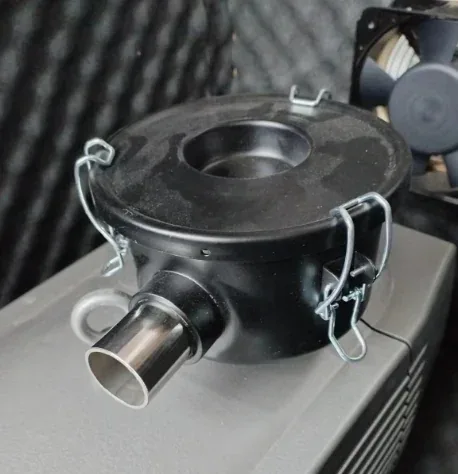

Filtro y conexiones de alimentación
Un elemento obstruido puede limitar la extracción de aire. Una tapa o conexión mal asentada puede introducir una fuga. Son problemas que requieren correcciones diferentes, aunque ambos aparezcan después de atender el filtro y el cliente describa «menos succión». Registre qué se sustituyó, la referencia de la pieza y cuándo cambió el rendimiento.
Revise daños, conexiones flojas y curvas cerradas en el recorrido de mangueras siguiendo el procedimiento de mantenimiento autorizado. Distinga en las fotografías y solicitudes de repuestos la manguera de alimentación, el tubo de elevación y las mangueras de las ventosas. No trabaje sin filtración para comprobar si el equipo levanta mejor.

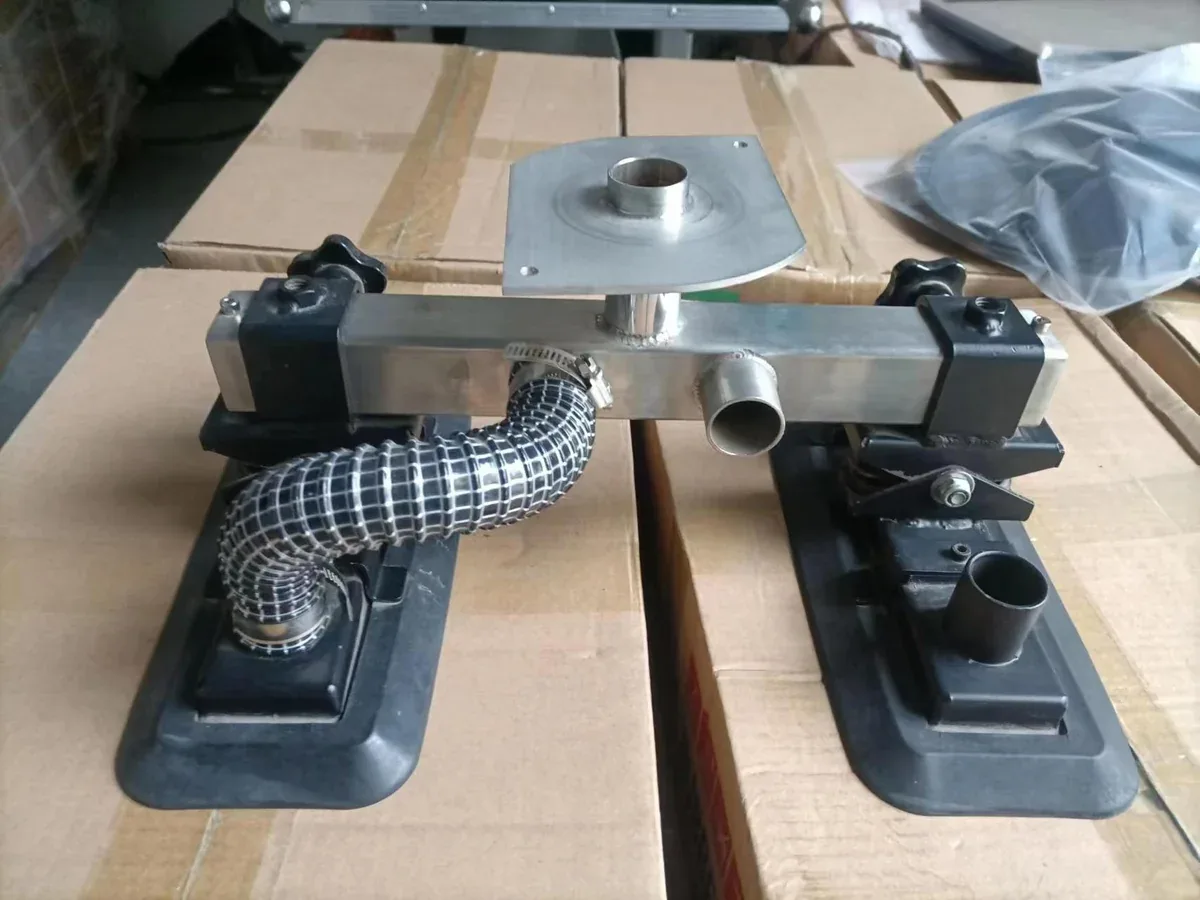

Conexión del cabezal y ventosas individuales
Después de cambiar el cabezal, compruebe la conexión aprobada, los sellos, la retención mecánica y las conexiones de vacío. En un útil con varias ventosas, cada contacto y conexión previstos importan. Tener dos o cuatro ventosas no demuestra que todas estén conectadas, asentadas o autorizadas para esa pieza.
El propio embalaje
Comparar el embalaje lleno real con el que se utilizó para aceptar la instalación. Un cambio de papel o película, posición de una unión, cinta adhesiva, perforación o flexibilidad del panel puede modificar el contacto. Compruebe también la capacidad del embalaje para sostener su contenido, además de la cara sobre la que actúa la ventosa.
Si el problema afecta a un solo lote, esas diferencias orientan la investigación, pero no demuestran por sí solas que el embalaje sea defectuoso. Una condición marginal de la máquina puede manifestarse únicamente con el embalaje más exigente. Conserve juntos los datos del lote y el historial de mantenimiento.
Si cambia el producto o el embalaje, utilice la guía de selección de estaciones para sacos y cajas para definir la nueva tarea. La aceptación de un embalaje no debe trasladarse a otro sin revisión.
6. Distinga un límite de recorrido de una elevación insuficiente
«No llega suficientemente alto» requiere datos distintos de «no se separa de la tarima o palé». Determine si el equipo se detuvo en un límite geométrico constante o si cambió su comportamiento durante un movimiento que antes realizaba correctamente. No tire del cabezal ni estire el tubo para ganar alcance.
Por ejemplo, el ETJSQ-V100-30 indica una longitud de tubo de 2.500 mm y un recorrido de elevación de 1.700 mm. Son medidas diferentes. Ninguna de ellas, por sí sola, define la altura máxima de colocación de una caja en una instalación concreta.
La posición disponible depende también de la altura de suspensión, el cabezal y su conexión, las dimensiones de la pieza y el espacio libre en recogida y colocación. Un cabezal de sustitución más ancho o alto puede modificar esa geometría aunque la carga nominal no cambie.
- Registre la posición de recogida más baja y la de colocación más alta usando una referencia coherente, como la cara de contacto de la pieza.
- Incluya el cabezal o útil situado bajo el tubo y el espacio ocupado por la pieza.
- Anote los obstáculos y la posición necesaria del mando en el extremo más exigente de la tarea.
- Comparar la instalación con su plano aprobado y con el traslado aceptado anteriormente.
Aumentar un ajuste de vacío no añade recorrido autorizado. Si la tarea queda fuera del espacio de trabajo de la instalación, hay que revisar la configuración o la distribución de la estación.
7. Use el momento del cambio para orientar la revisión
Son ejemplos de razonamiento, no incidentes reales de clientes ni una autorización para repetir una elevación defectuosa.
Después de cambiar el filtro
Observación: el mismo embalaje aprobado empezó a resultar difícil de elevar justo después del mantenimiento.
Revise primero: elemento instalado, tapa y sello, reconexión de mangueras y trabajo realizado. La coincidencia temporal ofrece un punto de partida; no demuestra que el filtro sea la única causa.
Después de cambiar el cabezal
Observación: el cabezal sin carga sube ahora hasta su posición superior y el nuevo embalaje se comporta de otra manera.
Revise primero: combinación aprobada de cabezal, mando y tubo; útil suspendido; conexiones y ajuste sin carga. No intente compensar mediante ajustes una combinación no aprobada.
En el punto de colocación más alto
Observación: la carga se separa de la tarima o palé, pero no llega a la nueva posición de apilado.
Revise primero: recorrido, altura de suspensión, dimensiones del útil y obstáculos. Incluya cualquier cambio en la lectura de vacío o en el contacto: un límite geométrico y un problema de flujo son causas distintas.
Preguntas que suelen generar confusión
¿Por qué parece que el cabezal está adherido, pero la carga no se levanta?
El contacto no demuestra que exista elevación suficiente ni que la condición de carga esté aprobada. Compruebe el embalaje real frente al valor aplicable a su superficie, la combinación de cabezal y mando y el circuito de extracción. El apoyo de la tarima o palé también puede ocultar la diferencia entre estar adherido y haber completado correctamente una elevación.
¿Que el cabezal vacío suba solo significa que hay demasiado vacío?
Señala un problema de posición sin carga o de control que debe investigarse, pero no es un diagnóstico completo. La tabla de fallas de Easytech remite al ajuste de suspensión sin carga y a la filtración. Identifique el conjunto y los cambios recientes antes de atribuirlo a un ajuste.
¿Un soplador más grande resolverá un saco poroso que no se levanta?
No puede darse por hecho. Cabezal, embalaje, mando, filtración y unidad de elevación deben funcionar como una combinación aprobada. Sustituir la fuente es un cambio del sistema, no una forma de superar la carga admisible.
¿Una válvula antirretorno garantiza un tiempo fijo de sujeción si se corta la energía?
No puede deducirse un tiempo universal por el simple hecho de que exista la válvula. La respuesta depende del equipo real, el contacto y su estado. Siga el procedimiento de emergencia entregado; no realice una prueba de corte de energía con carga para averiguar ese tiempo.
8. Prepare un registro que permita tomar una decisión
«La succión es débil» obliga al servicio técnico a adivinar tanto el equipo como lo ocurrido. Un registro breve y ordenado resulta más útil que un nuevo video de una maniobra insegura.
Registro de falla del elevador por tubo de vacío
- Equipo: modelo, número de serie o placa de identificación, placa de la fuente y fotografías del mando.
- Útil instalado: distribución del cabezal y las ventosas, conexión y sustituciones recientes.
- Pieza: peso con contenido, dimensiones, material del embalaje, cara de contacto utilizable y cambios de lote.
- Síntoma exacto: sin contacto; contacto sin elevación; problema de reposo del cabezal vacío; pérdida de agarre al bajar; o recorrido insuficiente.
- Momento: sin carga o con carga; recogida, elevación, bajada o colocación; primer uso, después del mantenimiento o de cambiar el producto.
- Indicaciones disponibles: lectura del manómetro existente, ubicación y unidad; alarmas y comportamiento de la fuente. No añada instrumentos ni improvise una prueba fuera del procedimiento de servicio.
- Historial: última tarea realizada correctamente, mantenimiento, cambios de ajuste y revisión del manual aplicable.
- Estado actual: cómo se ha dejado seguro el equipo y qué permanece fuera de servicio.
Descargar el registro de fallas en PDF — español
Fotografíe placas y componentes únicamente cuando sea seguro acercarse. Envíe el registro mediante el contacto técnico de Easytech. Así, el siguiente paso puede ser una decisión concreta sobre repuestos, configuración o servicio.
Volver a poner el equipo en servicio
El cierre de la falla debe registrar la causa identificada, la reparación o corrección de configuración autorizada y las comprobaciones prescritas antes de volver al uso. Recuperar el movimiento no verifica por sí solo el agarre, la liberación, las funciones de protección ni la compatibilidad con el embalaje previsto. Conserve el registro final junto a las instrucciones del equipo instalado.
