Orientación de la piedra y distribución de ventosas
El modelo horizontal y los modelos con inclinación neumática realizan traslados diferentes. Compare dimensiones y cantidad de ventosas con geometría y superficie de la losa. Seleccione el mecanismo de giro según toma y colocación y las orientaciones permitidas del conjunto.
Comparar la configuración publicada

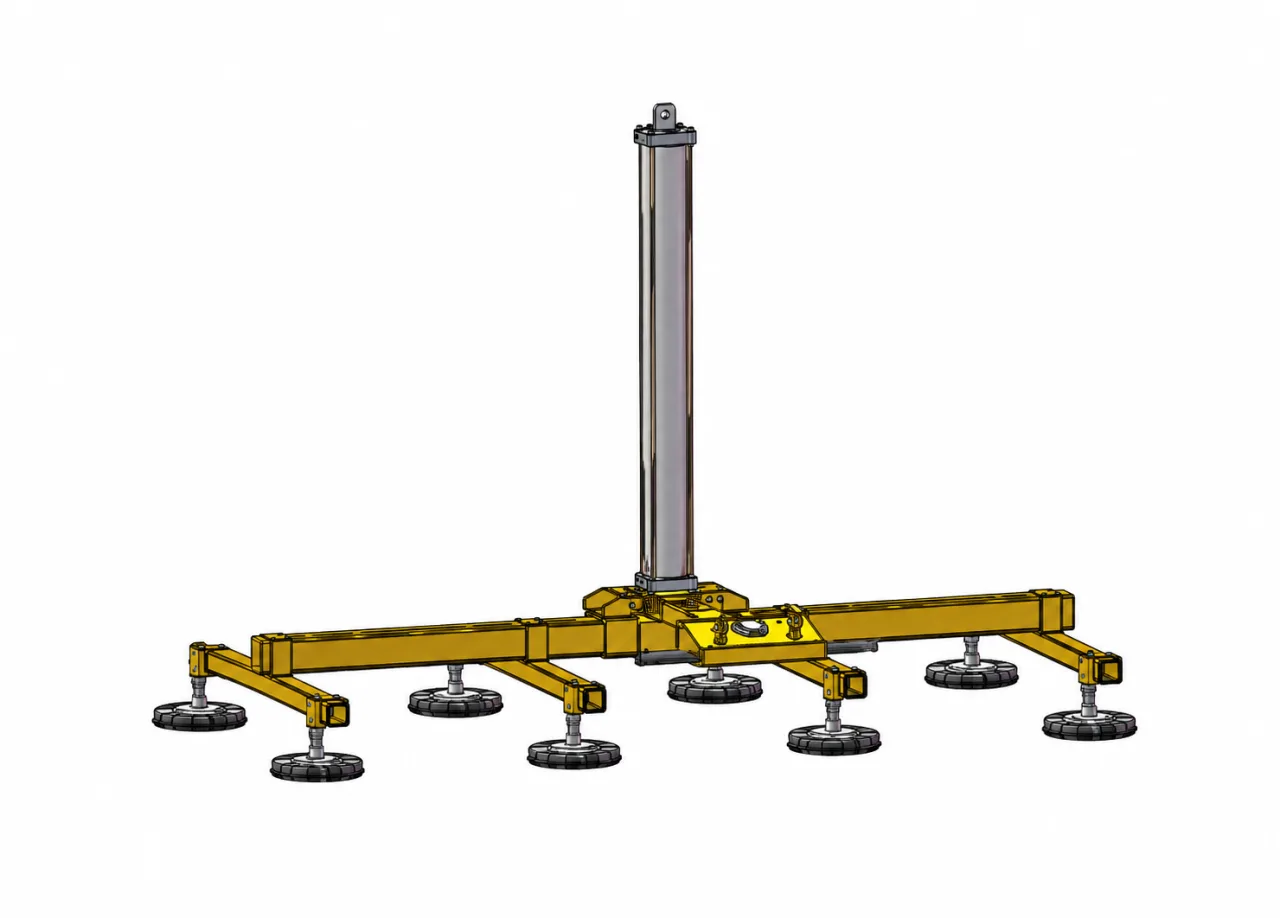

Punto de selección | ET-ST-FLAT-300 — Elevador por vacío para piedra en posición horizontal | ET-ST-TILT-500 — Elevador por vacío basculante neumático para piedra | ET-ST-TILT-400 — Elevador por vacío basculante neumático para piedra |
|---|---|---|---|
Carga nominal | 300 kg | 500 kg | 400 kg |
Número de ventosas | 6 unidades | 8 unidades | 6 unidades |
Diámetro de las ventosas | 200 mm | — | — |
Dimensiones de la ventosa | — | 200 × 400 mm | 200 × 400 mm |
Orientación de trabajo | Agarre horizontal | — | — |
Inclinación | — | Neumático 90° | Neumático 90° |
Equipo y aplicación prevista
La gama para piedra y pavimentación incluye bastidores suspendidos, cabezales de espuma para superficies rugosas y un manipulador móvil motorizado. Seleccione según masa, rigidez, fugas y método de colocación. La ficha concreta determina si el equipo traslada horizontalmente, inclina o coloca piezas de pavimento.
Requisitos de aplicación e integración
Tema | Detalles |
|---|---|
Superficie y porosidad | La piedra pulida, la piedra texturizada y los bloques porosos se comportan de manera diferente al vacío. Pruebe la superficie real, incluido el polvo, la humedad y cualquier recubrimiento, en lugar de confiar en el nombre del material. |
Integridad de la losa | Compruebe el espesor, los tramos sin apoyo, las grietas y los recortes. Aunque la sujeción sea firme, una distribución inadecuada de apoyos puede dañar una losa frágil. |
Tarea de colocación | Registre las alturas de recogida y colocación, la inclinación necesaria y el ancho de acceso. En el manipulador para pavimentación, distinga la capacidad del útil de la capacidad en modo de horquillas para tarimas. |
Controles de instalación, inspección y servicio
Tema | Detalles |
|---|---|
Antes de elevar | Verifique el estado del sello o espuma, la limpieza del contacto, la cobertura de la ventosa y la integridad de la piedra. |
Durante la manipulación | Mantenga la orientación aprobada y la carga alejada de personas y obstáculos. No intente desprender una losa aplicando una fuerza lateral a una ventosa. |
Aspectos de mantenimiento | La carga de polvo, el desgaste del sello y las fugas requieren atención. Aísle el equipo antes de abrir los filtros o reemplazar los sellos. |
Prioridades de solución de problemas
Tema | Detalles |
|---|---|
Comportamiento inesperado de agarre, movimiento o control | Deténgase con la pieza de trabajo apoyada. Inspeccione la conexión afectada, el área de contacto y el suministro de energía o aire, luego siga las instrucciones del equipo instalado antes de volver al servicio. |
El reemplazo no se ajusta o cambia el rendimiento | Compruebe la identificación del componente y la configuración. No modifique interfaces ni anule protecciones para forzar la instalación de un repuesto. |
Preguntas frecuentes
¿Qué carga debo usar al seleccionar ET-ST-FLAT-300?
La carga nominal indicada para ET-ST-FLAT-300 es de 300 kg y solo se aplica a la configuración y las condiciones especificadas. Incluya la geometría de la pieza, su orientación y el útil de agarre en la evaluación. No combine los valores máximos de alcance, altura y capacidad como si pudieran alcanzarse a la vez.
¿Qué determina la compatibilidad?
La piedra pulida, la piedra texturizada y los bloques porosos se comportan de manera diferente al vacío. Pruebe la superficie real, incluido el polvo, la humedad y cualquier recubrimiento, en lugar de confiar en el nombre del material.
¿Qué necesita verificarse más allá del tamaño o la carga enumerados?
Compruebe el espesor, los tramos sin apoyo, las grietas y los recortes. Aunque la sujeción sea firme, una distribución inadecuada de apoyos puede dañar una losa frágil.
¿Qué define la configuración suministrada?
El modelo, la configuración técnica y las opciones acordadas definen el producto. Planos, suministros, accesorios e interfaces de instalación deben corresponder a la misma configuración.
Información para la evaluación de aplicaciones
- Identifique el material de la pieza, las dimensiones, la masa, la superficie de contacto y el centro de gravedad. Incluya el artículo menos favorable en un rango de producción mixto.
- Describa las posiciones de recogida y colocación, los cambios de orientación requeridos, la frecuencia de manejo y el diseño del sitio.
- Identifique el suministro de energía o aire disponible y cualquier máquina portadora, grúa, estructura de soporte o interfaz que deba conservarse.
- Indique el mercado de destino y la documentación requerida, los accesorios y las limitaciones de embalaje para que la configuración propuesta pueda evaluarse como un sistema completo.
Ámbito del documento
Esta especificación de producto admite la selección de equipos y la definición de proyectos. Incluye los datos del modelo y la guía de la aplicación presentada en la página del producto. Las instrucciones de funcionamiento suministradas para la máquina real rigen la puesta en marcha, las pruebas, los procedimientos de mantenimiento y el uso seguro; esta especificación no los reemplaza.
